氣氛爐結構解析特點
發布日期：2020-05-08 瀏覽次數：

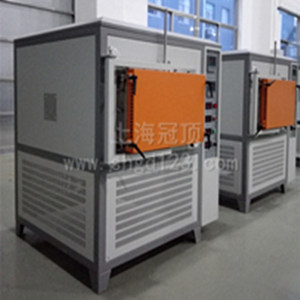

箱式氣氛爐又叫氣氛爐,高溫爐，管式爐。是一種先進實驗設備,適用于金屬，納米，單晶硅，多晶硅，電池等的擴散焊接以及真空氣體保護下，氣氛熱處理的加熱設備鉬絲爐，箱式氣氛爐，真空管式爐用于材料或化學實驗室，在真空或氣氛狀態下燒結各種新材料樣品。
箱式氣氛爐的結構分為以下幾個部分：
1.爐膛
爐膛采用莫來石聚輕磚砌筑，爐膛內上下用碳化硅棚板，爐內溫度是加熱元件在加熱過程中經過碳化硅棚板傳導（暗火加熱），溫度更均勻。爐殼密封。為提高密封 墊的使用壽命在爐門口設有循環水冷套以降低密封處的溫度。進氣設爐膛底部，經加熱腔預熱后分多處進入爐內，排氣經爐頂后部排出。保證爐內氣氛均勻，減小爐 內溫差。氣路上裝有氣體流量計，用于正常使用控制氣氛流量。
2.冷卻
爐門采用循環式水冷。設有進出水接頭。
3.電氣
電氣部分采用與爐體一體化結構，整個電氣元件安裝在爐體底部的一側，結構緊湊、占用空間小。溫控安裝在爐體側面板上，觀察直觀，調節方便，溫控儀具有 PID調節功能，可自動跟蹤設定zui佳PID值，可任意設定測量分度密碼，同時具備補償功能，可使爐膛溫度與顯示值一致，具 有軟啟動、軟關斷、可控硅移相調壓控制，0~98%輸出可調節，面板上各種儀表開關等有相應的中文標牌。
